Гофрированные спиральновитые металлические трубы





ГСМТ или Гофрированная Спиральновитая Металлическая Труба представляет собой сборную конструкцию определенной длины и диаметра отверстия, которая собрана из отдельных секций, скрепленных специальными бандажными соединениями. Каждая секция изготавливается методом спирального навивания из листовой оцинкованной стали с полимерным покрытием, либо без него.

ГСМТ используются для строительства водопропускных систем, защитных сооружений, в качестве всевозможных резервуаров и накопителей. К тому же, они хорошо зарекомендовали себя в сложных грунтово-гидрологических условиях, таких как слабонесущие грунты, зоны повышенной влажности, сейсмически активные районы.

Области использования

  • Водопропускные трубы под насыпями автомобильных и железных дорог
  • Гидротехнические строения (ливнестоки и резервуары накопления этих вод)
  • Дренажные штольни, смотровые колодцы, скважинные кессоны
  • Тоннели для прокладки обслуживаемых коммуникаций (электричество, вода, газ)
  • Подземные переходы, ангары, хранилища
  • Элементы несъемной опалубки для заполнения бетоном (сваи, мачты, колонны), и наоборот – оставление пустот при формировании монолитной конструкции
  • Защитная оболочка для магистральных нефте- и газопроводов.
  • Изоляция конвейерных лент от пыли и грязи
  • Технологические тоннели и подземные вентиляционные каналы

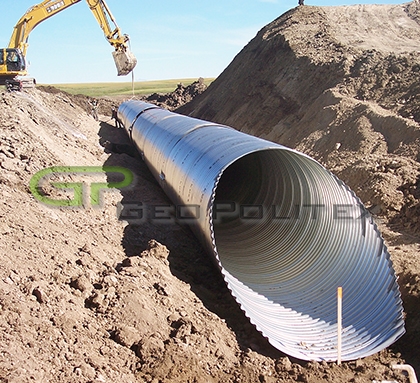

ГСМТ начало работГСМТ завершение работ

Технические параметры ГСМТ

Трубы ГСМТ (СВМГТ) выпускаются по СТО 43359779-005-2020 с учетом российских СНИПов и ГОСТов, указанных в Федеральном Законе №184-ФЗ. Инженерные расчеты производятся на основании типового проекта серии 3.501.3-187.10.

Для изготовления спиральновитой гофрированной трубы используется рулонная сталь марки DX51D со следующими видами антикоррозионных покрытий:

- Ц — цинк (Z 275 – Z 800)
- ЦАММ — сплав цинка с алюминием (мишметаллом)
- ЦП – цинк и полимер (HDPE)

*По согласованию с Заказчиком допустимо использовать различные виды защитного покрытия.

Рулонная оцинкованная стальРулонная оцинкованная сталь с полимерным покрытием

Внешний и внутренний изолирующие слои из полимерного связующего (HDPE) дополнительно защищают поверхность трубы от механических повреждений и химического воздействия агрессивных веществ.

Заявленный срок службы ГСМТ с покрытием:

- Ц (цинк) – 80 лет
- ЦАММ (цинк+алюминий) – 90 – 100 лет
- ЦП (HDPE/2) – 100-130 лет

Типы гофрирования

Одним из главных преимуществ и отличием ГСМТ от аналогичных изделий является присутствие на корпусе трубы гофрированных ребер жесткости, которые повышают прочность стенок и увеличивают несущую способность всей конструкции.

Опытным путем и математическими расчетами инженерам удалось найти наиболее эффективное соотношение геометрии профиля и размера гофра. Такое решение позволило при малом удельном весе добиться высоких показателей радиальной жесткости.

В зависимости от требуемого диаметра трубы возможно изготовление двух типов гофрирования:

  • Тип 1.ГСМТ 68х13 мм. Используется для диаметров труб от 500 до 1000 мм.

Гофр 68х13 мм

Геометрические характеристики гофра 68х13 мм
Толщина б, мм c, мм a, град Момент инерции сечения J см4/см Площадь поперечного сечения F см2/см Радиус инерции Rj, см Коэфф. ширины Кш
1.5 19.55 53.510 0.162 0.030 0.432 1.080
2.0 19.22 53.828 0.216 0.041 0.433
2.5 18.99 54.156 0.270 0.051 0.434
3.0 18.55 54.494 0.324 0.061 0.435



  • Тип 2. ГСМТ 125х26 мм. Используется для диаметров труб от 800 до 3600 мм.

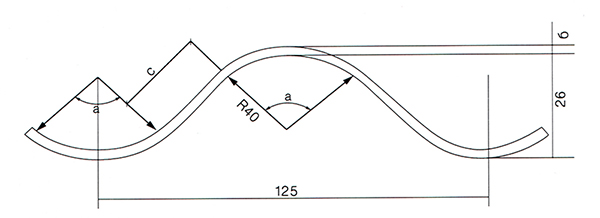

Гофр 125х26 мм

Геометрические характеристики гофра 125х26 мм
Толщина б, мм c, мм a, град Момент инерции сечения J см4/см Площадь поперечного сечения F см2/см Радиус инерции Rj, см Коэфф. ширины Кш
1.5 17.85 71.720 0.191 0.221 0.929 1.107
2.0 17.11 72.348 0.239 0.277 0.930
2.5 16.33 73.014 0.288 0.332 0.931
3.0 15.52 73.726 0.337 0.388 0.932



Производство ГСМТ

Производство

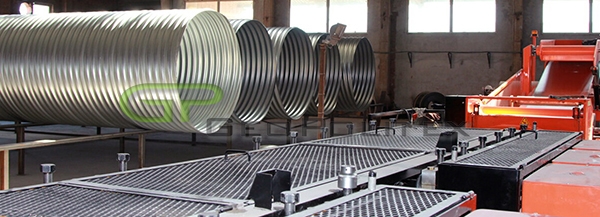

ГСМТ (СВМГТ) производятся из высококачественной листовой стали толщиной от 1,5 до 4,2 мм. Формирование трубы происходит в непрерывном режиме и включает в себя гофрирование, соединение и спиральное свивание по требуемому диаметру. Каждый виток плотно прилегает и соединяется с соседним герметичным замковым швом. Замковое соединение – двойное фальцевое соединение, получаемое методом запрессовки.

Замковое соединение

Технологические возможности позволяют изготавливать трубы диаметром до 3,6 метров. Длина одной секции может быть любой,  однако габариты транспортного средства позволяют транспортировку изделий длиной не более 13,5 метров.

Транспортировка трубы



Соединительные элементы ГСМТ

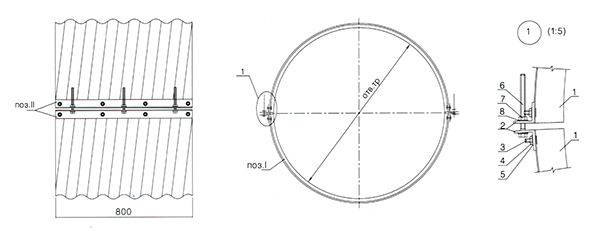

Бандаж ГСМТНа объекте секции легко соединяются воедино с помощью гофрированного бандажного соединения на болтовой стяжке. Оно изготовлено из точно такого же материала и полностью повторяет профиль самой трубы. Бандажное соединение обеспечивает абсолютную механическую фиксацию и полную водонепроницаемость. Все это позволяет использовать изделия из ГСМТ на слабонесущих грунтах и в местах подверженных динамическим и статическим нагрузкам. Места соединений допускается обрабатывать гидроизоляционными мастиками.



Бандажное соединение





Преимущества ГСМТ

  1. Укладка без привлечения тяжелой спецтехники и дорогостоящего инструмента
  2. Допустимо производить монтаж рабочими без специальной подготовки
  3. Высокая скорость строительства и качественный результат
  4. Подходит для эксплуатации в любых климатических условиях (-50°С до +60°С)
  5. Возможна установка на слабонесущие грунтовые основания, а также в районах сейсмических нагрузок
  6. Фактически ничем неограниченная длина одной секции
  7. Длительный срок службы, отсутствие затрат на обслуживание
  8. Позволяет производить ремонт аварийный существующих труб из железобетона методом «гильзования»

Наглядное сравнение ГСМТ и труб из бетона

Наименование ГСМТ Бетонные трубы
1. Материал Оцинкованная сталь Бетон с металлической армировкой
2. Диаметр возможный, мм От 300 до 3600 От 300 до 1600
3. Длина секции, м/п 13,5 5
4. Толщина стенки, мм От 1,5 до 4,2 От 50 до 190
5. Высота засыпки над трубой, м До 12 До 6
6. Масса участка 1 м/п и диаметра 2000 мм, кг 145 2650
7. Морозостойкость Не подвержены Подвержены разрушению и появлению трещин, вследствие цикличности изменения температур
8. Коррозионная стойкость Высокая Низкая
9. Дополнительная гидроизоляция Не требуется Требуется
10. Срок службы, лет 100-130 20-30



Цены

Ниже представлены ориентировочные цены на гофрированные спиральновитые металлические трубы (ГСМТ) типовой проект серия 3.501.3-187.10, ГОСТ 32871-2014, СТО 43359779-005-2020. Точную стоимость уточняйте у менеджеров отдела продаж.

Стоимость ГСМТ, руб. за 1 м/п с НДС
Диаметр трубы, мм Толщина металла (покрытие цинк), мм Толщина металла (покрытие цинк + полимер HDPE)
2.5 3.0 3.5 2.5 3.0 3.5
500 6 740 - - 10 836 - -
600 8 150 - - 12 985 - -
700 9 700 - - 14 760 - -
800 11 192 - - 16 756 - -
900 12 472 - - 18 752 - -
1000 14 016 - - 20 844 - -
1100 15 240 18 157 21 544 22 736 - -
1200 16 632 19 960 23 276 24 580 29 084 33 664
1300 18 012 21 616 25 216 26 724 31 788 36 840
1400 19 400 23 276 27 156 28 720 34 172 39 616
1500 20 784 24 940 29 096 30 716 36 556 42 384
1600 22 176 26 600 31 036 32 708 38 936 45 160
1700 23 560 27 076 32 972 34 704 41 320 47 932
1800 24 940 29 928 34 912 36 696 43 704 50 704
1900 26 328 31 588 36 852 38 692 46 088 53 476
2000 27 712 33 252 38 792 40 684 48 472 56 248
2100 29 096 34 916 40 732 42 680 50 856 59 024
2200 30 484 36 576 42 672 44 676 53 236 61 796
2300 31 868 38 240 44 608 46 668 55 620 64 568
2400 33 248 39 900 46 548 48 664 58 004 67 340
2500 34 640 41 564 48 488 50 656 60 388 70 112
2600 36 024 43 228 50 428 52 652 62 772 72 884
2700 37 412 44 888 52 368 54 648 65 156 75 660
2800 38 796 46 552 54 308 56 640 67 536 78 432
2900 40 180 48 216 56 244 58 636 69 920 82 812
3000 41 568 49 876 58 188 63 028 74 708 87 332
3100 42 952 51 540 60 128 62 620 74 688 89 352
3200 44 340 53 204 62 064 64 616 77 072 91 312
3300 45 724 54 864 64 004 66 612 79 456 93 216
3400 47 108 56 524 65 944 68 608 81 840 95 064
3500 48 496 58 192 67 884 70 600 84 224 97 836
3600 49 880 59 852 69 824 72 600 86 608 100 608



Оформить заказ

Компания «Геополитекс» предлагает купить гофрированные спиральновитые металлические трубы (ГСМТ, СВМГТ) по выгодным ценам в Подольске. Для выполнения расчетов и получения коммерческого предложения — отправьте запрос на нашу почту . Мы изготавливаем и поставляем гофрированные трубы из оцинкованной стали диаметром до 3600 мм в Подольске и Московской области, а также по всей территории РФ и странам СНГ. Доставка возможна автомобильным и ж/д транспортом.

Транспортировка ЖД

ООО «Геополитекс» 142100, г. Подольск, ул. Комсомольская, д.1

Работаем только с юр. лицами, минимальная сумма для заказа от 50 тыс.руб
